現今，在一些工廠的車間中都會有循環的供水設備，這些設備中有一個共同的部件，即立式管道泵，尤其是在化工廠、污水處理環節等出現循環供水設備的行業。
管道泵是單吸單級或多級離心泵的一種，屬立式結構，因其進出口在同一直線上，且進出口口徑相同，仿似一段管道，可安裝在管道的任何位置故取名為管道泵（又名增壓泵）。
結構特點：為單吸單級離心泵，進出口相同并在同一直線上，和軸中心線成直交，為立式泵。
以新安江牌塑料管道泵為例

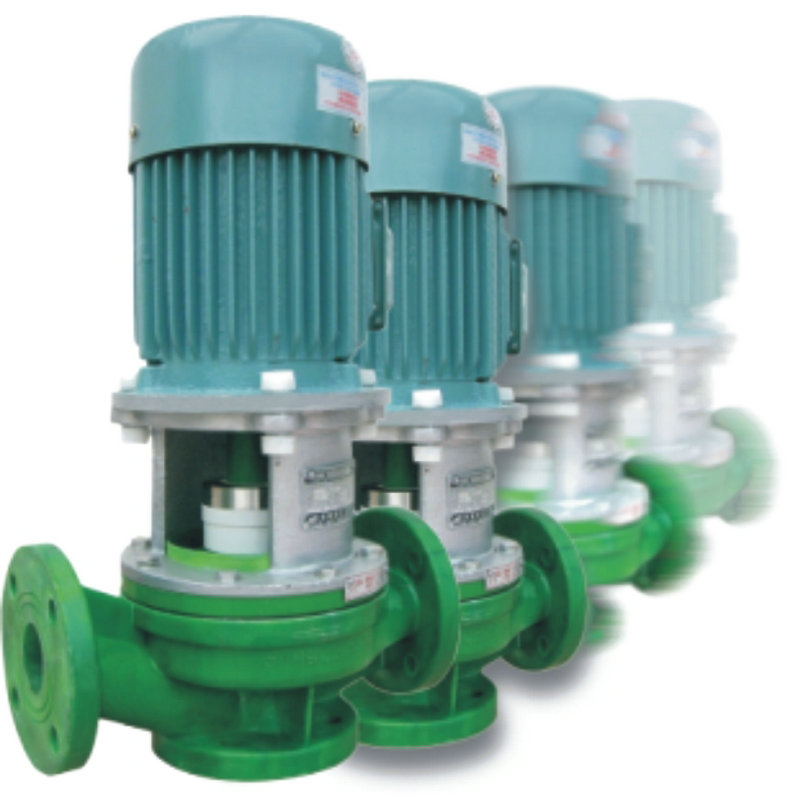

新安江牌FPL耐腐節能管道泵，是采用聚偏二氟乙烯PVDF，增強聚丙烯 （RPP）一次注塑成型。
特點：
該管道為立式結構，進出口口徑相同，且位于同一中心線上。可像閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件?？筛鶕?jù)使用要求即流量和揚程的需要采用泵的串、并聯運行方式。也可根據管路的布置的要求采用泵的豎式和橫式安裝。
適用用途：
耐腐蝕性能強，耐一般酸堿鹽類，廣泛應用于化工管道輸送。
型號參數：
型號
流量
(m3/h)
揚程
(m)
轉速
(r/min)
效率
(%)
汽蝕余量
(m)
進口直徑
(mm)
出口直徑
(mm)
電機功率
(kw)
25FV/PL-11
4
11
2900
46
5
25
25
0.55
40FV/PL-18
12
18
2900
54.43
6
40
40
1.5
40FV/PL-25
18
25
2900
55.63
6
40
40
3
50FV/PL-22
18
22
2900
51.74
6
50
50
2.2
50FV/PL-28
25
28
2900
53.63
6
50
50
4
產品參數：
性能數據 流量范圍 4-22m³/h
揚程范圍 11-28m
介質溫度 -20℃＜T＜+100℃
環境溫度 不超過40℃
最高工作壓力 5-6m
電機數據 配套功率 0.55-4KW
電壓 380V
頻率 50-60HZ
轉數 2900/r/min
防護等級 IP54/IP55
絕緣等級 F
材料 泵體、泵蓋、葉輪 工程塑料
泵軸 45鋼
機械密封 石墨、碳化鎢、碳化硅
